Linea saldata striscia d'acciaio galvanizzata del mulino di tubo

Porcellana Linea saldata striscia d'acciaio galvanizzata del mulino di tubo fornitore
Linea saldata striscia d'acciaio galvanizzata del mulino di tubo fornitore Linea saldata striscia d'acciaio galvanizzata del mulino di tubo fornitore

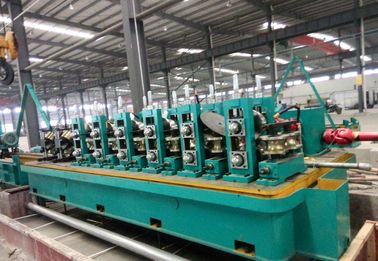

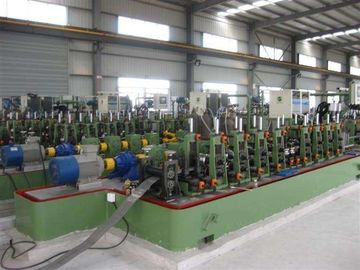

Grande immagine :  Linea saldata striscia d'acciaio galvanizzata del mulino di tubo

Dettagli:

Luogo di origine: La Cina
Marca: Tailian
Numero di modello: ZG50

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1SET
Prezzo: Negotiation
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: 90days
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50 serie al mese
Contact Now
Descrizione di prodotto dettagliata
Materiale: Caldo o nastri di acciaio laminati a freddo Spessore della striscia d'acciaio: 1.0-2.65mm
Larghezza della striscia d'acciaio: 60-160mm I.D. della bobina d'acciaio: Φ450-Φ550mm
O.D. della bobina d'acciaio: Φ800-Φ1200mm Bobina del peso massimo: 2000kgs
O.D. del tubo d'acciaio: Φ19-Φ50.8mm Lunghezza del tubo d'acciaio: 4-8m

1.Description del prodotto
1,1 riassunto:
Questa attrezzatura è utilizzata specialmente per producingΦ19-Φ50.8mm, il tubo saldato diritto ad alta frequenza di δ1.0-2.65mm ed il tubo a forma di speciale quadrato corrispondente e del tubo (δ≤2.5mm). La composizione di attrezzatura proviene da uncoiler alla sega di taglio di lunghezza fissa. La velocità di rotazione può essere regolata corrispondentemente all'interno di gamma adatta di spessore del diametro e della parete del tubo.
1,2 materiale applicabile:

(1) caldo o nastri di acciaio laminati a freddo

(2) materiale: Acciaio a basso tenore di carbonio, acciaio bassolegato, striscia d'acciaio galvanizzata

(3) lo spessore della striscia d'acciaio: 1.0-2.65mm

(4) la larghezza della striscia d'acciaio: 60-160mm

(5) identificazione della bobina d'acciaio: Φ450-Φ550mm

(6) O.D. della bobina d'acciaio: Φ800-Φ1200mm

(7) bobina del peso massimo: 2000kgs
1,3 gamma di dimensione di elaborazione del tubo d'acciaio:

(1) O.D.: Φ19-Φ50.8mm

spessore della parete (di 2): 1.0-2.65mm (tubo quadrato e pipeδ≤2.5mm a forma di speciale)

(3) lunghezze: 4-8M
1,4 flusso trattato del prodotto (tubo d'acciaio):
 → svolgentesi del → della materia prima (bobina d'acciaio) che tosano e materiale del → della estremità-saldatura che accumula il → ad alta frequenza diformazione di livellamento forza non della saldatura del → del → che rimuove le sbavature fuori del → di raffreddamento dell'incollatura del → del → della cucitura della saldatura che raddrizza approssimativamente la tavola di distanza massima del → di taglio di lunghezza fissa del →
1,5 velocità di macinazione: 20-80M/min
1,6 potere ad alta frequenza dei electrics: 200 chilowatt (stato solido)
1,7 gli accessori necessari dell'utente consigliato (soltanto per riferimento):

(1) sito dell'attrezzatura meccanica: × 4.5M (larghezza di 40M del × di lunghezza)

(2) sito del materiale elettrico: 6M ×3M (×width di lunghezza)

(3) base del fondamento dell'unità a macchina (vedi il disegno basso del fornitore)

(4) due insiemi di una gru a ponte da 5 tonnellate

alimentazione elettrica (di 5):

a. Motore dell'attrezzatura: 132KW+7.5KW+15KW+15KW =169.5KW

b. Elettrico ad alta frequenza: 200 chilowatt (stato solido)

(6) le lame per sega (disco) per l'inseguimento la sega, la specificazione secondo il libro di istruzione e della quantità secondo bisogno del cliente.

(7) barre magnetiche (il centro di Impeder) per il tubo di saldatura, acquisto secondo il tubo che fa dimensione.

(8) un insieme di Φ2», pompe ad alta pressione di 32M per il raffreddamento a macchina della tubo-saldatura.

(9) un insieme dello stagno di acqua di raffreddamento per la macchina della tubo-saldatura, il volume 30 m.3 con la tubatura dell'acqua, metro di pressione di acqua e valvola. (Decida la dimensione e la quantità quando installazione sul sito, acquisto dal mercato)

(10) circuito elettrico dell'unità a macchina. Prima del montaggio, il circuito deve raggiungere il gabinetto elettrico di stanza ad alta frequenza. Collegamento elettrico per stanza ad alta frequenza alla stazione globale della tavola e del bottone di controllo. (Decida la dimensione e la quantità quando installazione sul sito, acquisto dal mercato)

(11) stanza ad alta frequenza per l'unità a macchina. Adozione terra o della soffitta secondo la disposizione del cliente.

(12) un insieme del compressore d'aria. (Acquisto dal mercato)

(13) foggiare e l'attrezzatura di sollevamento per l'installazione della macchina, un peso massimo di una parte è di 5 tonnellate.
2.Introduction delle componenti principali:
2,1 Uncoiler:

Tipo della struttura: manuale di Doppio side 180ºrotary che si espande strettamente, che assicurano la bobina d'acciaio che si alimenta alternativamente e trasformano la striscia d'acciaio che va liberamente l'accumulatore.

Gamma applicabile:

Larghezza d'acciaio della striscia: 60-160mm

Spessore: 1.0-2.65mm

Bobina d'acciaio O.D.: Φ800-Φ1200mm

Identificazione d'acciaio della bobina. : Φ450-Φ550mm

Peso d'acciaio della bobina: Max.2000kgs

Macchina di tosatura e della estremità-saldatura di 2,2, che assicurano ordinato il doppio acciaio e poi saldando e livellando la cucitura della saldatura
2,3 accumulatore:

(1) struttura: Gabbia tipi piatto-saldati si separano l'alimentazione ed il delivery system automatici.

(2) regolando metodo: Regolazione manuale di spirale.

(3) accumulando volume: 150-300M.
2,4 unità formandosi, di saldatura e di incollatura:

(1) alimentazione che livella dispositivo:

a. Tipo: 9 rotoli sono livellati passivamente per il livellamento dell'acciaio della striscia per trasformare le strisce d'acciaio andare la formazione del dispositivo.

b. Rotolo guidante: Un paio

(2) formando dispositivo:

Pricipalmente approssimativamente mulino-formare cucitura della saldatura d'acciaio di controllo e della striscia.

a. Supporto orizzontale del rotolo:

Quantità: 7

Struttura: L'acciaio fuso, doppio alloggio, cambiante arriva a fiumi il lato

Diametro dell'asse del rotolo orizzontale: Φ60mm, materiale: 42CrMo
    b. supporto verticale del rotolo: (gruppo verticale compreso del rotolo)

Quantità: 7

Tipo: Rotazione passiva

Diametro dell'asse del rotolo verticale: Φ35mm, materiale: acciaio 45#

c. Guidi la trasmissione

Quantità: 7

Struttura: Ingranaggi conici a spirale, ingranaggio cilindrico

Materiale: rivestimento: QT50, ingranaggio: 20CrMnTi e 40Cr, input e albero di uscita: 40Cr

Trasmissione dell'azionamento: 14 insiemi dell'albero di trasmissione dell'universale dell'auto 212 della jeep

d. Un insieme del letto per installazione
(3) apparato di raschio d'espulsione e di saldatura guidante:

a.  Un insieme del supporto del rullo guida per la direzione di controllo della cucitura del tubo per assicurare piano la cucitura del tubo e diritto prendparteendo ai rulli d'espulsione.

b.  Un insieme del supporto d'espulsione del rotolo affinchè cucitura di controllo della saldatura realizzino riuscita saldatura.

c.  Due insiemi del telaio della ruspa spianatrice per il raschio della cucitura esterna della saldatura

d. letto dell'installazione con la formazione della macchina

(4) un insieme del dispositivo di raffreddamento ad acqua.

dispositivo dell'incollatura (di 5): Pricipalmente modellante tubo fine dopo la saldatura ed il controllo dell'accuratezza di dimensione. Ogni 6 insiemi del supporto orizzontale del rotolo, del supporto verticale del rotolo e del cambio dell'azionamento, 12 insiemi dell'asse universale. (strutturi stessi del formando il dispositivo)

(6) approssimativamente raddrizzando struttura a macchina:

a. Tipo: Il tipo capo del Turco, 4 rotoli due lati

b. Un letto dell'installazione con la macchina d'incollatura della conduttura.

 (7) sistema di azionamento: L'unità principale è collegata con la conduttura si riduce dal motore principale e trasmette il potere ai rami del cambio, quindi l'azionamento dei rami del cambio superiore e giù le assi sulla struttura orizzontale del rotolo.

a. Motore principale:  Z4 serie, insieme di CC 132KW uno

b. Riduttore principale: Serie di ZLY (estremità dell'quattro-asse dell'esterno) un insieme

2,5 sega d'inseguimento controllata da computer di taglio:

  1. Metodo di taglio: Inseguimento controllato da computer e taglio automatico
  2. Spessore di taglio: δ1.0-2.65mm

  (3) tagliando O.D.: Φ19-Φ50.8mm

(4) lunghezza di taglio: 4-8M

  (5) tagliando tolleranza: ±3mm

(6) tagliando motore: Grado-Ii di CA 15KW

(7) motore di azionamento: CC 15KW

 2,6 trasportatore finito del tubo:  (Tavola di distanza massima)

Struttura saldata della struttura fornita del sistema di segnale dell'incollatura

 2.7High-frequency elettrico: 200KW (stato solido)
Alimentazione elettrica applicabile 380V/220V 50HZ


Il tipo della struttura di si svolge doppio lato
La larghezza d'acciaio della striscia di si svolge 60-160mm
Lo spessore di si svolge 1.0-2.65mm
Bobina d'acciaio O.D. Φ800-Φ1200mm

Identificazione d'acciaio della bobina. Φ450-Φ550mm

Peso d'acciaio della bobina 2000kgs massimo
Accumulazione del volume 150-300m
Potere 380/220V 50hz
