Brevi introduzione e citazione di
Tubo ZG25 che fa macchina
Descrizione del prodotto
1,1 riassunto:
Questa attrezzatura è utilizzata specialmente per producingΦ8-Φ32mm, il tubo saldato cucitura diritta ad alta frequenza di δ0.4-1.2mm (δ≤1.0mm). La composizione di attrezzatura proviene da uncoiler al tubo di rame-placcatura arrotolato. La velocità di rotazione può essere regolata corrispondentemente all'interno di gamma adatta di spessore del diametro e della parete del tubo.
1,2 materiale applicabile:
(1) caldo o nastri di acciaio laminati a freddo (secondo GB700-88)
materiale (di 2): Acciaio a basso tenore di carbonio, acciaio bassolegato
(3) lo spessore della striscia d'acciaio: 0.4-1.2mm (secondo GB708-88)
(4) la larghezza della striscia d'acciaio: 25-100mm
(5) identificazione della bobina d'acciaio: Φ450-Φ550mm
(6) O.D. della bobina d'acciaio: Φ800-Φ1200mm
(7) bobina del peso massimo: 800kgs
1,3 gamma di dimensione di elaborazione del tubo d'acciaio:
(1) O.D.: Φ8-Φ32mm
spessore della parete (di 2): 0.4-1.2mm (quadrato e rettangolo pipe≤1.0mm)
(3) lunghezze: 4-8M
1,4 flusso trattato del prodotto (tubo d'acciaio):
Materia prima (bobina d'acciaio) che →uncoiling→shearing e di estremità-welding→material welding→ di leveling→mill-forming→high-frequenza accumulating→passively che rimuove le sbavature fuori della tavola seam→cooling→sizing→roughly straightening→fixed del cutting→run-out di lunghezza della saldatura
1,5 velocità di macinazione: 20-90m/min (scelga la velocità differente secondo il diametro e lo spessore differenti del tubo)
1,6 energia elettrica ad alta frequenza semi conduttrice: 100 chilowatt
1,7 gli accessori necessari dell'utente consigliato (soltanto per riferimento):
(1) sito dell'attrezzatura meccanica: 35M×4M (larghezza del × di lunghezza)
(2) sito elettrico dell'installazione: 5M×3M (larghezza del × di lunghezza)
fondamento stabilito del groudwork della macchina (di 3) (vedi il disegno di fondamento)
(4) due insiemi di 3 tonnellate di gru a ponte
(5) alimentazione elettrica:
motore di a.Equipment: 45KW+1.5KW+4KW+11KW= 61.5KW
elettrico ad alta frequenza semi conduttore di b.: 100 chilowatt
(6) macchina della estremità-saldatura e di divisione (utente provvede voi stesso o all'esternalizzazione)
(7) le lame per sega (disco) per l'inseguimento la sega, la specificazione secondo il libro di istruzione e della quantità secondo bisogno del cliente.
(8) barra magnetica (il centro di Impeder) per il tubo di saldatura, acquisto secondo il tubo che fa dimensione.
(9) un insieme di Φ2», pompe ad alta pressione di 6M per il raffreddamento a macchina della tubo-saldatura.
(10) un insieme dello stagno di acqua di raffreddamento per la macchina della tubo-saldatura, il volume 25M3 con la tubatura dell'acqua, metro di pressione di acqua e valvola. (Decida la dimensione e la quantità quando installazione sul sito, acquisto dal mercato)
(11) circuito elettrico dell'unità a macchina. Prima del montaggio, il circuito deve raggiungere il gabinetto elettrico di stanza ad alta frequenza. Collegamento elettrico per stanza ad alta frequenza alla stazione globale della tavola e del bottone di controllo. (Decida la dimensione e la quantità quando installazione sul sito, acquisto dal mercato)
(12) stanza ad alta frequenza per l'unità a macchina. Adozione terra o della soffitta secondo la disposizione del cliente.
(13) un insieme del compressore d'aria. (Acquisto dal mercato)
2.Introduction delle componenti principali:
2,1 Uncoiler:
Forma della struttura: espansione manuale di Doppio side, che assicurano la bobina d'acciaio che si alimenta alternativamente e trasformano la striscia d'acciaio andare liberamente l'accumulatore.
Gamma applicabile:
Larghezza d'acciaio della striscia: 25-100mm
Spessore d'acciaio della striscia: 0.4-1.2mm
Bobina d'acciaio O.D.: Φ800-Φ1200mm
Identificazione d'acciaio della bobina. : Φ450- Φ550millimetri
Peso d'acciaio della bobina: 800kgs
2,2 taglio ed estremità-saldatore, che assicura la doppia bobina d'acciaio che tosa ordinato e poi che salda insieme e che livella la cucitura della saldatura. (prpvide degli utenti per se stessi o l'acquisto del mercato)

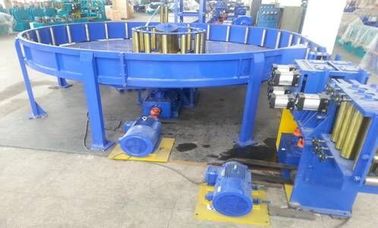

2.3Accumulator: Le strisce immagazzinate in saranno abbastanza per assicurare la macchina della conduttura per funzionare continuamente mentre saldano due strisce arrotolate.
(1) forma: Gabbia tipi piatto-saldati si separano l'alimentazione ed il delivery system automatici.
(2) regolando metodo: Regolazione manuale di spirale.
(3) accumulando volume: 150-300M.
(4) motore di alimentazione: CA 1.5KW
2,4 unità formandosi, di saldatura e di incollatura:
(1) alimentando e livellando il dispositivo d'acciaio delle strisce:
a. tipo: 9 rotoli sono livellati passivamente per il raddrizzamento dell'acciaio della striscia prima che sia inserito nella formazione dell'unità.
b. rotolo guidante: Un paio

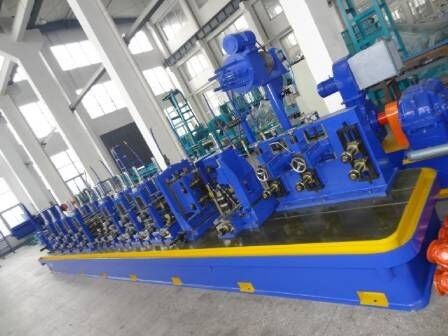

(2) formando dispositivo:
Pricipalmente fresatura approssimativa che forma cucitura della saldatura d'acciaio di controllo e della striscia.
a. Struttura orizzontale del rotolo:
Quantità: 8
Struttura: 45#Cast l'acciaio, doppio alloggio, cambiante rotola il suo lato
Diametro dell'asse del rotolo orizzontale: Φ40mm, materiale: 42CrMo
b. Struttura verticale del rotolo:
Quantità: 8
Tipo: Rotazione passiva
Diametro dell'asse del rotolo verticale: Φ25mm, materiale: acciaio 45#
c. 4 insiemi del ramo del cambio dell'azionamento (blocchetto dell'doppio ingranaggio)
struttura (a): Ingranaggi conici a spirale, ingranaggio cilindrico
materiale (b): rivestimento: QT50, ingranaggio: 20CrMnTi e 40Cr, input e albero di uscita: 40Cr
trasmissione dell'azionamento (c): 16 insiemi dell'albero di trasmissione universale CA141
D. letto per installazione, uso per la saldatura e graduare.
(3) guidare, espellere e saldare, apparato di raschio:
a. Un insieme del supporto del rullo guida per la direzione di controllo della cucitura del tubo per assicurare piano la cucitura del tubo e diritto prendparteendo ai rulli d'espulsione.
b. Due insiemi del supporto d'espulsione del rotolo affinchè cucitura di controllo della saldatura realizzino riuscita saldatura.
c. Due insiemi del telaio della ruspa spianatrice per la cucitura di raschio della saldatura dell'esterno delle sbavature
d. letto dell'installazione con la formazione della macchina
(4) sistema di raffreddamento: Tipo della doccia dell'acqua che si raffredda con il lavandino dell'acqua.
(5) dispositivo d'incollatura:
Pricipalmente modellante tubo fine dopo la saldatura ed il controllo dell'accuratezza di dimensione.
a. Ogni 6 insiemi del supporto orizzontale del rotolo e del supporto verticale del rotolo, tre insiemi del ramo del cambio (doppio collegamento), 12 insiemi dell'asse universale. (strutturi stessi del formando il dispositivo)
b. Approssimativamente raddrizzare struttura a macchina:
Uso: Pricipalmente è usato per il raddrizzamento del tubo finito approssimativamente online.
Tipo: Il tipo capo del Turco, rotoli di entrambi i lati 2
Letto dell'installazione con la formazione della macchina.
(6) sistema di azionamento principale: L'unità principale è collegata con il riduttore principale dal motore principale e trasmette il potere ai rami del cambio, quindi l'azionamento dei rami del cambio superiore e giù le assi sulla struttura orizzontale del rotolo.
motore di a.Master: Insieme di CC 37kw uno di serie Z4
riduttore di velocità di b.Main: ZLY160-4.5 (fuori di quattro asse-fini) un insieme
2,5 sega di taglio del computer:
(1) metodo di taglio: Inseguimento controllato da computer e taglio automatico
spessore di taglio (di 2): δ0.4-1.2mm
(3) tagliando O.D.: Φ8-Φ32mm
(4) lunghezza di taglio: 4-8M
(5) tagliando tolleranza: ≤±3mm
motore di taglio (di 6): Grado-Ii di CA 4KW
(7) motore di azionamento: CC 11KW
2,6 tubo finito che passa trasportatore: (Tavola di distanza massima)
Struttura saldata della struttura fornita del sistema di segnale dell'incollatura
2,7 elettrico ad alta frequenza semi conduttore: 100KW
Alimentazione elettrica applicabile: 380V/220V 50HZ
3. Attrezzature principali e prezzo (CFR Chittagong):
(1) Uncoiler (espansione del manuale di Doppio side)
accumulatore (di 2)
(4) dispositivo di formazione e d'incollatura (comprenda l'impulso principale)
sega di taglio del computer (di 5)
tavola di distanza massima (di 6)
(7) regolatore di velocità di CC, tavolo operatorio
spesa dell'imballaggio (di 8)
(9) rulli 5sets (12.7mm, 9.52mm, 20.65mm, 19mmx19mm, 12.7mmx12.7mm)
(10) 4" ha automatizzato la sega di taglio
Lavorazione con utensili 18sets (36pcs) (morsetti per la sega automatizzata di taglio)
Prezzo totale:
4. Nota:
- Data della consegna: 100 giorni più successivamente dopo la ricezione dell'acconto.
- Cuscinetto di NSK
- Marca Hengli (stesso del motore di CC del vostro
- Tubo degli ss che fa il motore a macchina di CC)
- Marca Siemens del motore a corrente alternata
- DCpanel Parker
- SpA Yaskawa per la sega automatizzata di taglio
