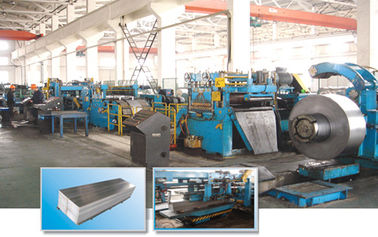

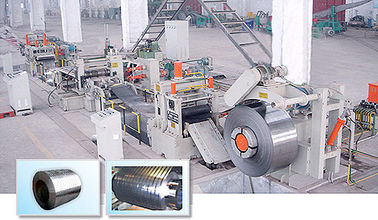

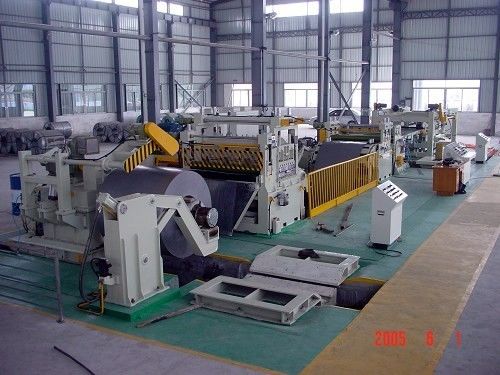

Industriale 0-80M/linea di taglio idraulica precisione minima con il consumo di energia basso

Industriale 0-80M/linea di taglio idraulica precisione minima con il consumo di energia basso

Applicazione principale

È usata per tagliare la bobina di alluminio alla larghezza stimata. Potrebbe tagliare i generi di bobina del metallo con la lama differente e preparare la billetta per il processo seguente (come il rotolamento, il tubo della saldatura, il piegamento freddo e perforazione).

Disegno trattato

Roba che prepara — farcisca la macchina di pizzicare-taglio di svolgere-caricamento-tiraggio della caricamento-roba a capo ed alla coda dello scaffale striscia-anteriore d'acciaio del ciclo (pozzo del ciclo) — linea di direzione e ditaglio concentrare piattaforma guidante della roba principale di macchina-transizione (pozzo) del nastro — stecca del ciclo di rotolamento-indietro del nastro (pozzo del ciclo) — pre-sotto/che preme tensione dei materiali che attenua l'imballaggio di dispositivo-pizzicare-bobinatrice-scaricare-produzione

Specificazione

specifiche: (materie prime):

1. materiali applicabili: Bobina di alluminio (come: 3105, 5052, H114, H16, ecc.)
2. Qualità: domestico/ha importato la bobina di alluminio dei prodotti certificati (norma di raduno JIS)
3. resistenza alla trazione: δb≤450Mpa, carico di snervamento: δs≤260Mpa
4. Spessore: 0.5mm-2.5mm
5. Larghezza: 800mm-1850mm
6. in-diametro: φ420mm, φ508mm, φ610mm
7. fuori diametro: φ1000mm-φ2100mm
8. Peso: ≤15t

specifiche di prodotti:

1. In-diametro: φ508mm
2. Fuori diametro: φ2100mm
3. peso arrotolato del prodotto: ≤15t
4. Taglio della capacità:

5-30 allinea (quando spessore 0.5mm-1.0mm del piatto)

4-22 allinea (quando spessore 1.01mm-1.5mm del piatto)

3-15 allinea (quando piatto thickness1.51mm-2.0mm)

2-10 allinea (quando spessore 2.01mm-2.5mm del piatto)

Tolleranza di larghezza:  ±0.05mm (quando spessore 0.5mm-1.0mm del piatto)

                           ±0.08mm (quando spessore 1.01mm-2.0mm del piatto)

                           ±0.10mm (quando spessore 2.01mm-2.5mm del piatto)

Nota: nel per mezzo di nuova lama o dopo l'affilatura, il parallelismo e verticality≤0.005mm, come larghezza di taglio del piatto è 1500mm-1850mm e bobina di alluminio standard di JIS in 50T)

6, la larghezza minima di taglio del piatto: :

25mm (quando thicknss del piatto 0.5mm-2.5mm)

1. Una larghezza del nastro dello scorrevole: ≥3.0mm
2. I nastri di due lati sono necessari

Altri parametri:

1. Taglio della velocità: 0-80m/min (fa un passo meno cambio di velocità)

2. Taglio del modo: l'azionamento attivo di CC del taglio

3, alimentano la norma: 380V/60Hz/3ph (avviso: la norma di potere della pianta dell'esportazione ha potuto essere prodotta come paesi differenti)

4, configurazione elettrica del gabinetto:

             Gabinetto di distribuzione 1pc

             Gabinetto principale 1pc di operazione

             Gabinetto vice 2pc di operazione

             Contenitore tenuto in mano 1pc di bottone

5. Direzione di produzione: dal cliente (fronte da lavorare)

              □left-in e parte di destra-fuori □right-in e sinistro-fuori

6, area della pianta: circa 22meter ×8meter

7, operatore: operatore specializzato principale 1-2persons, assistente 2-3persons

nota: Il numero specifico degli operatori dipende dalla situazione reale del cliente

8, colore: modello computer-grigio ed arancio (per la pianta dell'esportazione)

Avviso: questa specificazione della pianta è riferimento primario per il cliente, se nuove richieste dello speciale, contattano prego la nostra società per il migliore piano.

Firma e guarnizione del cliente: Firma e guarnizione del fornitore:

Y/M/D Y/M/D

Configurazione della pianta

componente dell'attrezzatura:

1. Roba che impila scaffale (sinistro, radrizzi uno ciascuno) 1 insieme
2. Insieme idraulico del carrello 1 di caricamento
3. attaccatura idraulica unico a mensola del materiale contrazione/di espansione svolta 1 insieme
4. insieme d'attaccatura materiale di sostegno 1
5. pressione idraulica automatica che guida macchina d'alimentazione

                                                    1 insieme

1. terminale principale e spalare l'insieme del terminale 1
2. insieme della macchina 1 di correzione di iniziale di pizzico della trazione
3. insieme di taglio di alluminio della macchina 1 della testa/coda della striscia
4. scaffale anteriore del pallet del looper (pozzo del looper) 1 insieme
5. insieme di direzione e di correzione concentrare del dispositivo 1
6. taglio dell'insieme della macchina 1 ospite
7. scaffale materiale transitivo della guida (pozzo del nastro) 1 insieme
8. Insieme del rullo 1 del nastro
9. scaffale posteriore del pallet del looper (pozzo del looper) 1 insieme
10. Pre-sotto/premendo tensione dei materiali che attenua l'insieme del dispositivo 1
11. Insieme di taglio idraulico del meccanismo di pressatura 1
12. insieme della macchina 1 ospite di rotolamento
13. insieme di rotolamento di sostegno 1
14. Insieme scaricante idraulico del carrello 1
15. Insieme idraulico di controllo pneumatico 1
16. Insieme del gabinetto di distribuzione 1

Altri parametri:

motore di azionamento delle componenti principali:

Insieme del carrello 1.5KW 1 di caricamento

Insieme di Uncoiler 2.2KW 1

Insieme della macchina 15KW 1 di correzione di iniziale di pizzico della trazione

Taglio dell'insieme della macchina 55KW 1 ospite

Asse orizzontale superiore che preme l'insieme del motore 1.5KW 1

Insieme del rullo 7.5KW 1 del nastro

Insieme della macchina 132KW 1 ospite di rotolamento

Scarico dell'insieme del carrello 1.5KW 1

Insieme idraulico della stazione 7.5KW 1

Capacità della caricatrice: circa 250KW

Scaffale della pila della roba: (ogni 1 pc per il lato destro e sinistro)

1. È usato al deposito della bobina di alluminio, per aiutare la consegna.
2. Saldando dal piatto d'acciaio, tipo struttura di V
3. Carico del peso massimo: 15t.
4. Area di riserva: out-diameterφ1000mm-φ2100mm.

Carrello di caricamento di pressione idraulica:

1. Funzione: Lavorando come preparano, transiti ed appenda i materiali. Sollevamento e movimento orizzontale, che è molto conveniente da condurre la bobinatrice di alluminio alla bobinatrice pieghevole del tamburo, facendo uso del cilindro idraulico ad ascensore, facendo uso del riduttore cicloidale a movimento orizzontale;
2. Struttura: saldato dal piatto d'acciaio e dall'acciaio di profilo.
3. Carico del peso massimo: 15t.
4. Motore di camminata: BWED41-121-1.5KW (Minli, Wuxi)

Tipo a mensola unico di pressione idraulica svolto:

1. Funzione: La piramide rettangolare a mensola unica ha materiali di modi di contrazione e di espansione che appendono la conformazione, la frizione magnetica della polvere (modo: ) Libro aperto costante di tensione di comandi FZJ-500: è con il freno di sicurezza, alimentante con calma i materiali come la velocità della tagliatrice principale.
2. Struttura: Fatto vicino svolga il tamburo del rotolo e dello scaffale. svolga lo scaffale è saldato dal piatto d'acciaio e dall'acciaio di profilo; Rotoli il tamburo fatto dal bordo concentrare del settore e di asse.
3. Carico del peso massimo: 15t.
4. Foro interno della bobina adattabile di gonfiamento: φ420mm, φ508mm (necessità di aggiungere il cuscinetto di diametro-aumento), φ610mm (necessità di aggiungere il cuscinetto di diametro-aumento)

Supporto d'attaccatura materiale:

1, la funzione principale sta riducendo il carico per cuscinetto principale, rende a cuscinetto principale il carico uniforme, nel caso di cuscinetto principale deforma.

2, fatto dallo scaffale, cilindro dell'olio, supporto, braccio dell'oscillazione, asse appuntano ecc.

Pressione idraulica automatica che guida macchina d'alimentazione, terminale principale e spalante terminale:

1. Funzione: con i materiali automaticamente d'alimentazione ed il lavoro dal terminale spalante idraulico, muova sicuro il terminale principale, quindi introduca la macchina di correzione di iniziale di pizzico della trazione.
2. Potere: BWED42-253-2.2KW (Minli, Wuxi)
3. Struttura: Saldando dal piatto d'acciaio e dall'acciaio di profilo.

Macchina di correzione di iniziale di pizzico della trazione:

1, funzione: Per la bobina di alluminio svolgentesi e l'invio al punto seguente. Controlli il cilindro idraulico ed il dispositivo up/down sincrono per regolare il rotolo di pizzico e per svolgere il rotolo.

2, potere: motore regolabile di velocità di CC 15KW (Wuxi)

3, riduttore: JZQ350-10.35 (Taixing)

4, il doppio diameterφ180mm del rotolo di pizzico, poliuretano di plastica rivestito, grinded.

5, ha usato il tipo l'asse del carbonio (di X norma SWC-150-650) fra la scatola di distribuzione dell'ingranaggio ed il rotolo di pizzico ed il tipo usato l'asse del carbonio (di X norma SWC-150-610) fra la scatola di distribuzione dell'ingranaggio ed ha svolto il rotolo.

6, struttura: fatto da due rotoli di pizzico e piatti di parete, il motore, la riduzione e la macchina hanno sostenuto.

Testa di alluminio della striscia/macchina di taglio della coda:

1, funzione: tagliando le bobine che hanno bisogno ordinato del prodotto, facili per il punto seguente. Potrebbe tagliare la bobina quando posto dell'estremità di portata da ordine manuale.

2, tagliando modo: Tipo idraulico della rottura.

3, struttura: fatto dal piatto di parete, i sedili superiori /inferiori della lama, la lama, l'adeguamento di spazio, ingranaggio, vanno in automobile ecc.

4, tagliando spec.: spessore 3.0mm×width 2000mm.

Scaffale anteriore del pallet del looper (pozzo del looper)

1, funzione: il looper è usato per il controllo della velocità della bobina di alluminio nella macchina di taglio, attenua la velocità della bobina alla macchina di correzione di iniziale di pizzico della trazione, ha usato dal sollevamento idraulico, facile guidare la bobina quando avvia la macchina.

2, struttura: lo scaffale del pallet del looper saldato dal piatto d'acciaio e dall'acciaio di profilo, tavola è pannelli di plastica graffio-resistenti applicati e rullo passivo (diametro φ60mm), sollevare controllato da pressione idraulica.

Dispositivo di direzione e di correzione concentrare

1, funzione: guidando piatto di alluminio fare ed uniformemente nella macchina di taglio centro del piatto abbinare con il centro della macchina, sollevante la qualità dei prodotti.

2, struttura: Fatto dal supporto del guider, la coda di rondine ha raffinato la guida, il rullo di guida, la vite di adeguamento, il sedile scorrevole, volantino ecc.

Taglio della macchina ospite:

1. funzione: Bobina di alluminio di taglio nella larghezza richiesta. Ed è facile da cambiare la larghezza dei prodotti cambiando la guarnizione della manica. Facendo uso del corpo di laterale apertura di pressione idraulica, è facile da cambiare la lama.
2. Potere: motore regolabile di velocità di CC 55KW (Wuxi)
3. Riduzione: JZQ650-20.49; (Taixing)
4. Parte dinamica: fatto dal sedile della struttura, riduttore, trasmissione, asse X tipa del carbonio ecc;
5. Taglio della parte: fatto dallo scorrevole del fuso della lama, cuscinetto del fuso della lama, scorrevole superiore che preme struttura (che preme motore: BWD2-35-1.5KW, Wuxi), blocchetto di spinta ecc. materiale del fuso della lama: 40Cr, diametro del fuso: estinzione di φ220mm, cromatura dura e macinazione sulla superficie.
6. Taglio della lama: materiale SKD-11

1. Taglio della guarnizione della lama: materiale 45#

1. Piatto guidante della pala (materiale: piatto e coperte o tappeto a resina epossidica)

Scaffale materiale transitivo della guida: (pozzo del nastro)

1, funzione: Piatto prodotto guidante nella macchina ospite di rotolamento, guidante due nastri residui dentro al laminatoio del nastro.

2, struttura: Saldato dal piatto d'acciaio e dall'acciaio di profilo.

3, tavola sono pannelli di plastica graffio-resistenti applicati ed il rullo di gomma passivo (diametro φ60mm), efficace lunghezza di rotolo del lavoro è 2000mm, sollevando dal cilindro dell'olio, il modo di lavoro passivo.

, laminatoio del nastro:

1, funzione: Disposto un lato della produzione della linea, la funzione sta rotolando due nastri residui dopo il taglio a macchina di taglio il taglio.

2, caratteristica: entrambi i lati del nastro cadono al pozzo in moda da potere concentrare gli operatori tutta l'attenzione sulla qualità della produzione.

3, potere: 7.5KW

4, struttura: Fatto dal sedile inferiore, motore di azionamento, riduttore, asse di rotolamento, valvola di sfiato ecc.

scaffale posteriore del pallet del looper (pozzo del looper)

1, funzione: Il Looper è usato per il controllo della velocità della bobina di alluminio quando invia dentro al laminatoio ed attenua la velocità che si arrotolano inviato nella macchina di taglio. Sta sollevando dalla pressa idraulica per guidare facilmente la bobina quando inizio.

2, struttura: lo scaffale del looper è saldato dal piatto d'acciaio e l'acciaio di profilo, tavola è pannelli di plastica graffio-resistenti applicati e rullo passivo (diametro φ60mm), ascensore dal cilindro di pressione idraulica.

Pre-sotto/premendo i materiali sottopongono a tensione l'attenuazione del dispositivo:

1, funzione: Il separatore anteriore separa i prodotti slitted e poi sottopone a tensione l'attenuazione dei rotoli nella bobina liscia.

2, separando albero primario diameterφ85mm, materiale 40cr, cromatura dura e macinazione sulla superficie.

3, separando spec. del piatto. (materiale: 65Mn)

4, separando la guarnizione dell'asse (materiale: nylon)

5, struttura: fatto dall'arco, la tomaia/giù sottopone a tensione il piatto, sincronizzante l'asse, cilindro dell'olio, sedile del bottone ecc.

Meccanismo di pressatura di taglio idraulico, macchina di rotolamento ospite:

1, funzione: Separa la bobina di alluminio che è taglierina e la rotola. Poi la bobina di spinta al carrello d'alimentazione consegna fuori. Il tamburo di rotolamento è motore utilizzato di CC per l'azionamento, metodi idraulici radiali dell'incollatura dell'azionamento. Il separatore a mensola tipo idraulico può aumentare automaticamente come bobina che aumenta e preme la bobina continuamente.

2, potere: motore regolabile di velocità di CC 132KW; (Wuxi)

3, riduttore: JZQ1000-40.17; (sedile completo della struttura del ferro, ordinando) (Taixing)

4, struttura: la parte di rotolamento è fatta dal sedile della struttura, looper, sopportante il sedile, ingranaggio di frizione, pressione di olio che spinge il piatto, sostenente, manica del piedistallo ecc;

5, in-diametro del prodotto laminato: φ508mm.

6, fuori diametro del prodotto laminato: ≤φ2100mm.

7, peso del prodotto laminato: ≤15t.

supporto di rotolamento:

1, la funzione principale sta riducendo il carico per l'albero primario, rende ad albero primario il carico uguale, nel caso dell'albero primario deforma.

2, fatto dallo scaffale, cilindro dell'olio, supporto, braccio dell'oscillazione, perno dell'asse e

così via.

Carrello scaricante idraulico:

1. funzione: Sollevamento e movimento orizzontale per scaricare sicuro i prodotti laminati dall'asse di rotolamento e dall'imballaggio.
2. Carico del peso massimo: 15T.
3. Struttura: saldato dal piatto d'acciaio e dall'acciaio di profilo.
4. motore di camminata: BWED41-121-1.5KW (Minli, Wuxi)

Stazione di pressione idraulica: (fonte di aria fornita dal compratore)

1. Il circuito idraulico di questa linea di produzione contiene una stazione idraulica e una pompa di corrispondenza, le valvole, tubi. Forza motrice del rifornimento idraulico della stazione per il carico/che scarica carrello, appendendo, svolgendosi, pallet anteriore/posteriore di presa, fendente stazione, stazione di tensione, rotolamento, separante.
2. Potere del motore: 7.5KW;
3. Sistema: 12MPa, pressione di esercizio: 8-9MPa. (pressione regolabile esclusivamente)
